三菱PROFIBUS-DP通訊模塊用于現場層的高速數據傳送，主站周期地讀取從站的輸入信息并周期地向從站發送輸出信息?？偩€循環時間必須要比主站（三菱PLC）程序循環時間短。除周期性用戶數據傳輸外，PROFIBUS-DP還提供智能化設備所需的非周期性通信以進行組態、診斷和報警處理。

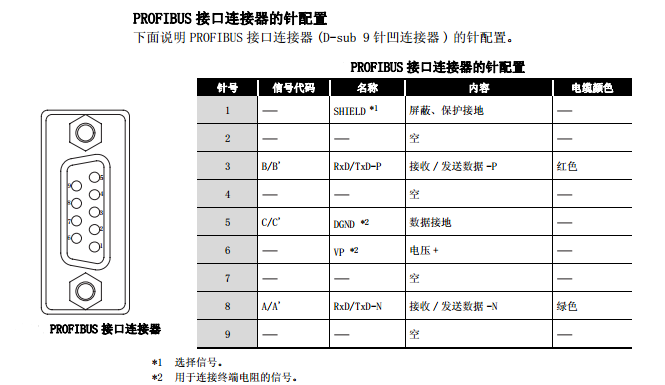

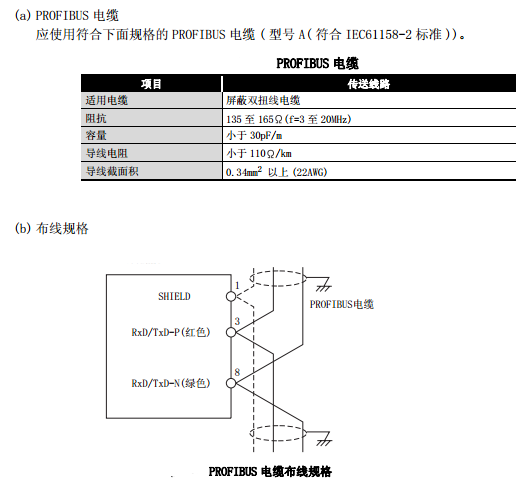

 圖a                                圖b

主站QJ71PB92V與從站QJ71PB93D的通訊的參數設置及程序

? QJ71PB92V的參數設置：

1) 添加模塊

打開GX Configurator-DP（如圖c）

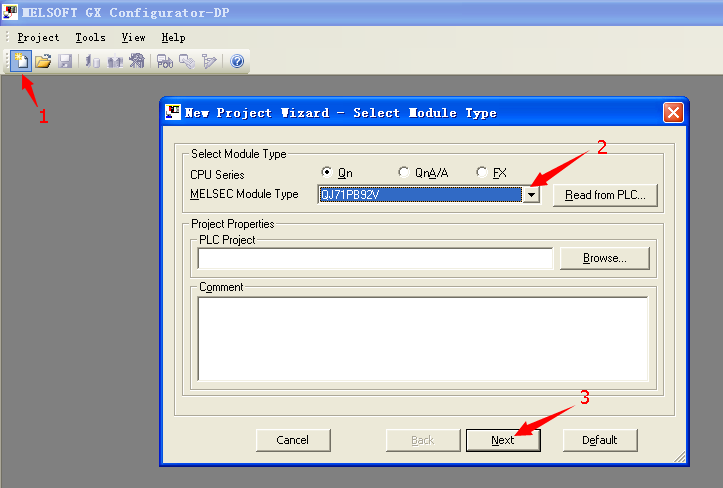

1、新建  2、選擇型號QJ71PB92V  3、下一步(如圖d）

2) 通訊參數設置

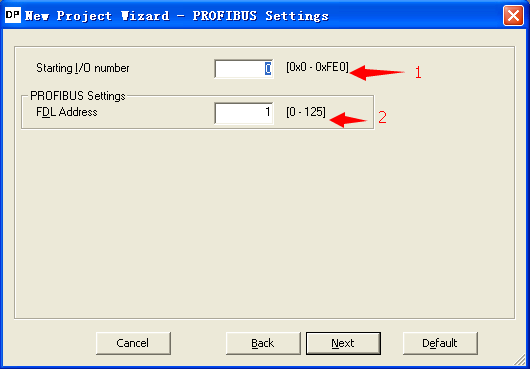

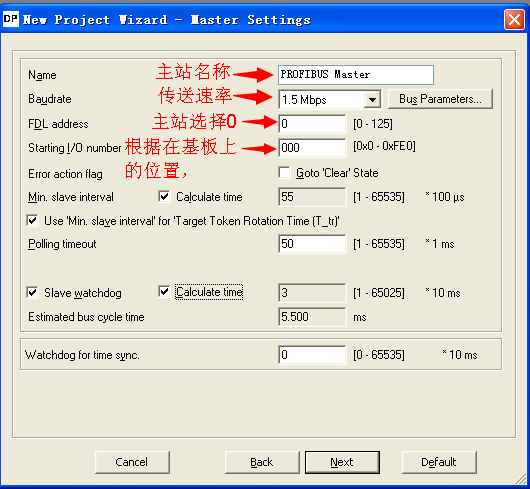

填寫主站名稱、傳送速率、站號、插槽位置、下一步（如圖e）；

3) 通訊寄存器設置

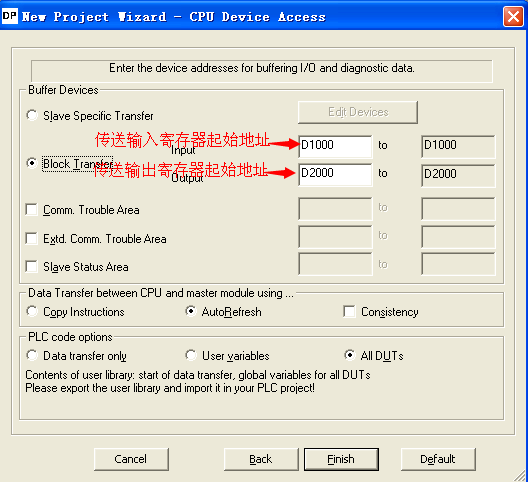

設置輸入輸出寄存器起始地址，設置完成(如圖f)

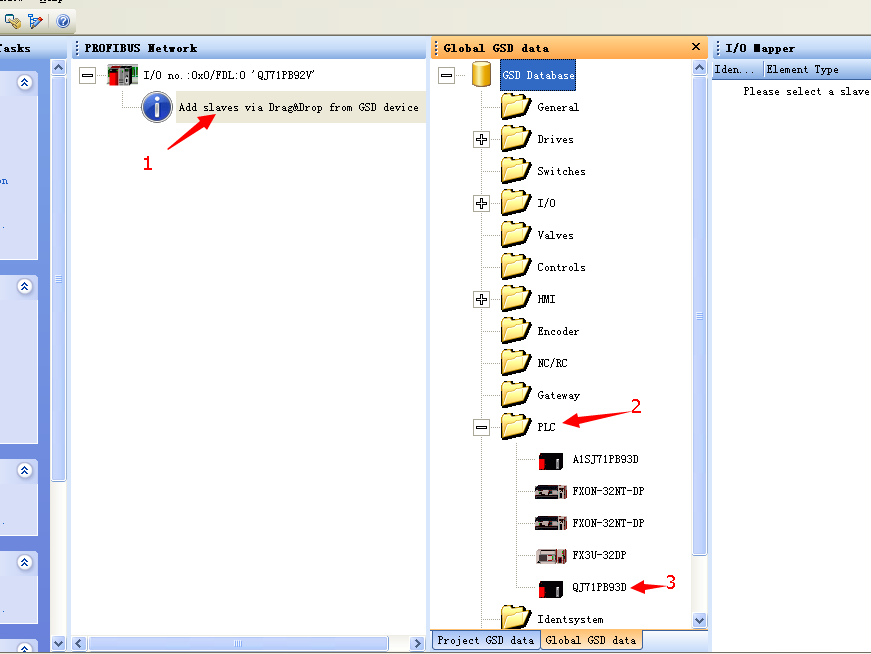

1、單擊添加從站→2、單擊PLC展開→3、雙擊QJ71PB93D(如圖g），

4) 添加從站

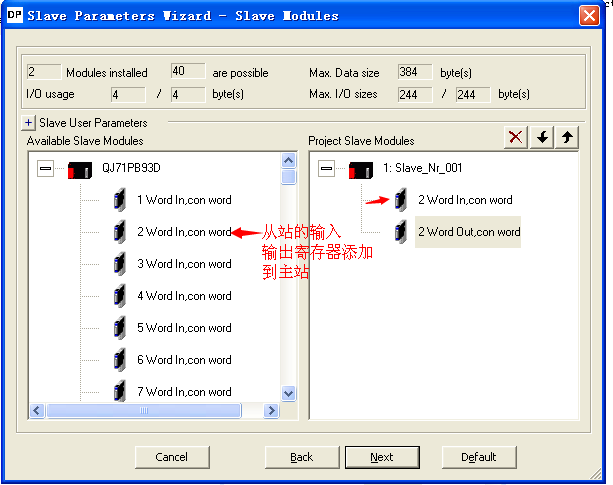

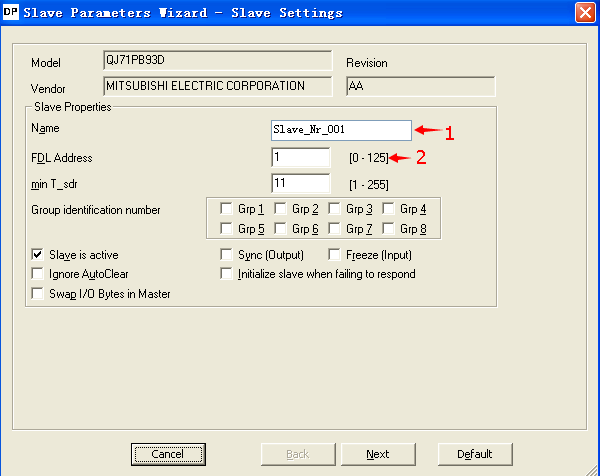

1、從站名稱，2、從站站號，如圖h，將從站寄存器添加到主站。

  圖c                                圖d

        圖e                                    圖f

圖g                          圖h

? QJ71PB93D的參數設置：

1) 添加模塊

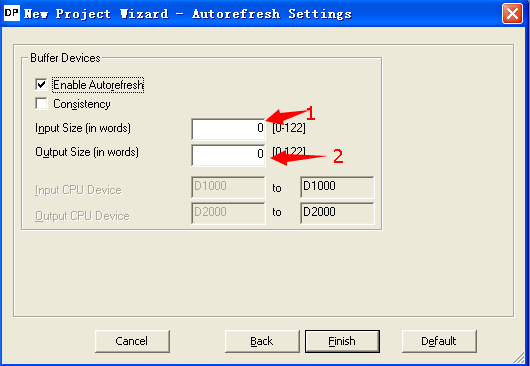

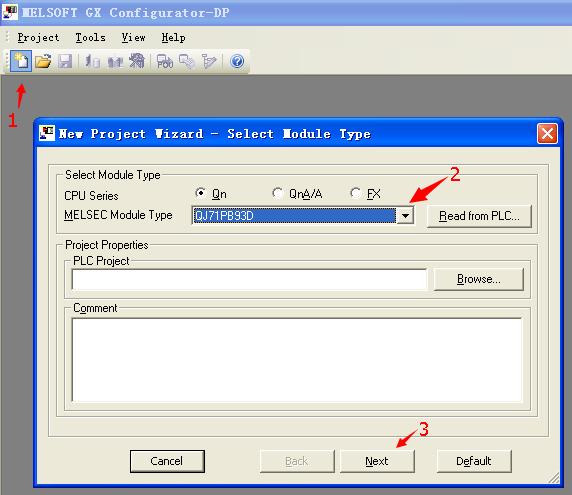

1、新建→2、選擇型號QJ71PB93D→3、下一步，如圖j，插槽位置、填寫從站站號，（如圖k）填寫從站輸入輸出寄存器數。

 圖i                             圖j

       圖k

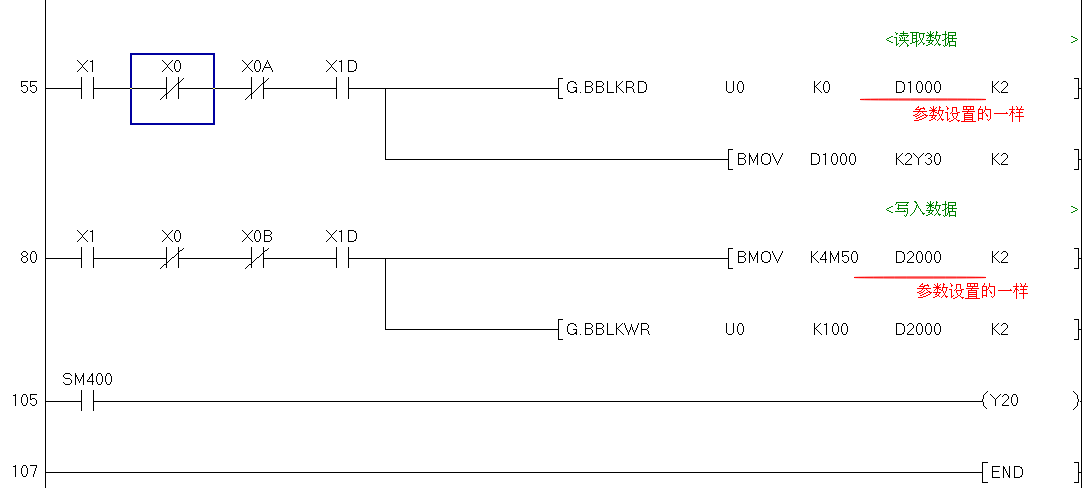

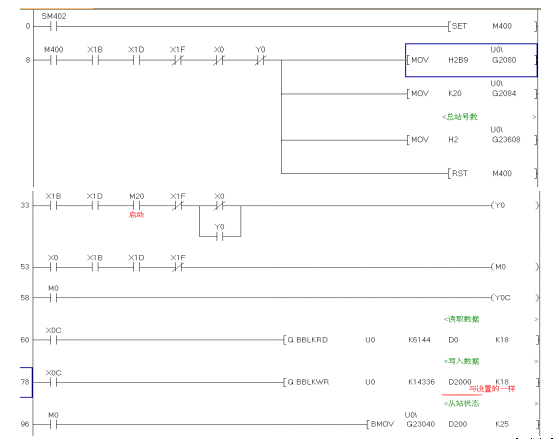

主站QJ71PB92V的程序：把主站要傳送給從站的數據寫進D2000-D2017，讀取從站的數據在D0。

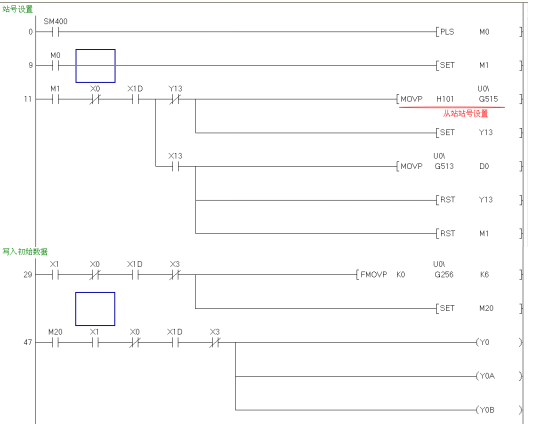

從站QJ71PB93D的程序：把寫給主站的數據寫進D2000-D2001，讀取主站的數據在D1000-D1001，
