    三菱PLC型號的含義

    點擊:26625 日期:2017-01-20 選擇字號:


    1.  FX系列三菱PLC型號的含義

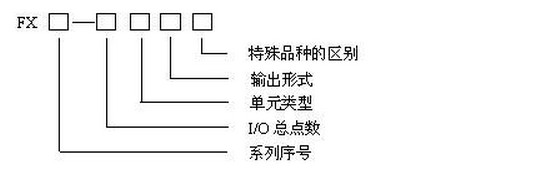

    FX系列可編程控制器型號命名的基本格式為:


    說明:

    系列序號:1S,1N,1NC,2N,2NC,3U,3UC,3G。



    I/O總點數:每個系列有10、14、16、32、48、64、80、128點等不同輸入輸出點數



    單元類型:M—–基本單元;                       E—-輸入輸出混合擴展模塊;

    EX—-輸入專用擴展模塊;                         EY—輸出專用擴展模塊;



    輸出形式: R—–繼電器輸出;                     T—-晶體管輸出;

    S—–晶閘管輸出



    三菱PLC特殊品種區別:

    D—–DC電源,DC輸入;                           AI—AC電源,AC輸入;

    H—–大電流輸出擴展模塊(1A/1點);                V—-立式端子排的擴展模塊;

    C—–接插口輸入輸出方式;                        F—-輸入濾波器1ms的擴展模塊;

    L—–TTL輸入型擴展模塊;                         S——獨立端子(無公共端)擴展模塊。

    例如:FX2N—32MRD含義是:FX2N系列,輸入輸出總點數為32點,繼電器輸出、DC電源,DC輸入的基本單元。

    例如:FX—4EYSH含義是:FX系列,輸入點數0點,輸出點數4點,晶閘管輸出,大電流輸出擴展模塊。



    2.  三菱FX系列PLC

    三菱FX系列PLC具有龐大的家族?,F(xiàn)在常用的基本單元(主機)有FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC、FX3G,FX5U,9個系列。每個系列又有10、14、16、32、48、64、80、128點等不同輸入輸出點數的機型,每個系列還有繼電器輸出、晶體管輸出、晶閘管輸出三種輸出形式。

    三菱PLC若特殊品種一項無符號,說明通指AC電源、DC輸入、橫排端子排;繼電器輸出:2A/點;晶體管輸出:0.5A/點;晶閘管輸出:0.3A/點。

    例如:FX2N-48MRD含義為FX2N系列,輸入輸出總點數為48點,繼電器輸出,DC電源,DC輸入的基本單元。

    三菱PLC-FX系列還有一些特殊的功能模塊,如模擬量輸入輸出模塊、通信接口模塊及外圍設備等,使用時可以參照FX系列PLC產品手冊。
