關于三菱伺服的選型，還真不算是一件簡單的事情，涉及到機械組成、機械運行曲線、負載轉矩、負載慣量、加減速轉矩......等等相關方面。

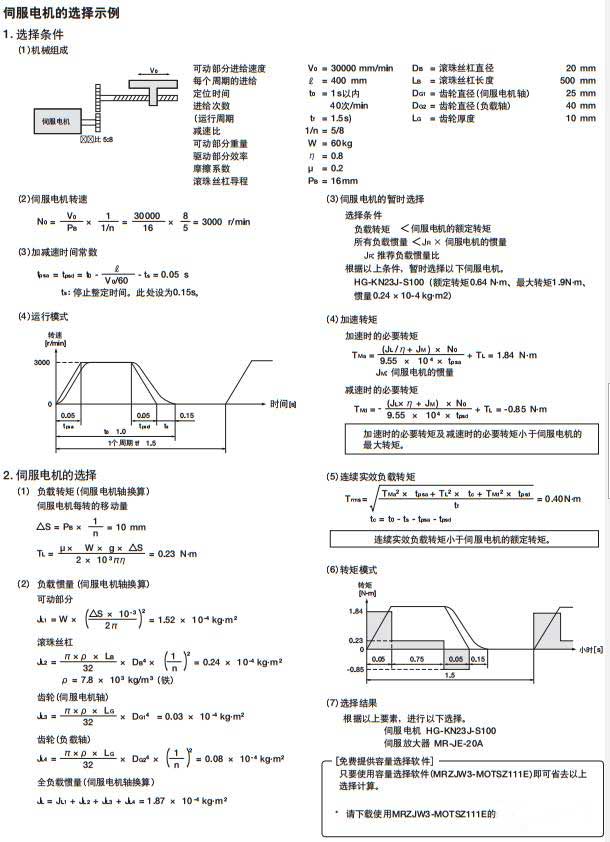

比如下圖是三菱伺服電機選擇示例，滿滿的一頁都是計算...
上圖結尾提到了免費提供的容量選擇軟件（MOTSZ111E），通過該軟件即可免去以上計算過程。
那么，接下來，就給大家簡單介紹一下這個軟件的使用方法。
打開軟件，可以看到以下界面：

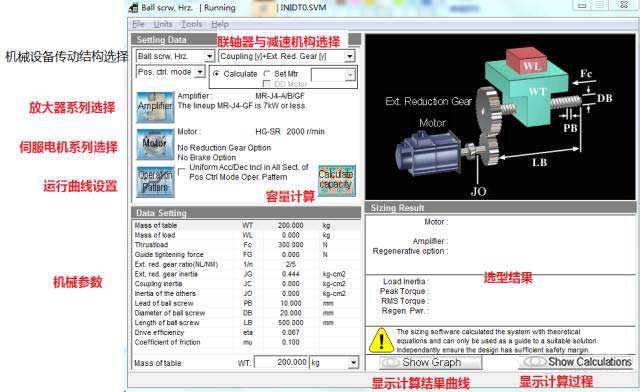

由于只有英文版的，可能使用起來不太方便，以下給大家做一下界面說明：
1.機械傳動結構選擇

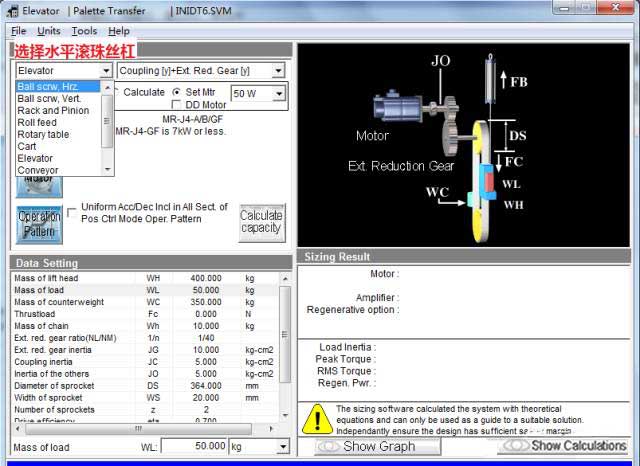

軟件內置的機械設備傳動結構有9種，有水平滾珠絲杠、垂直滾珠絲杠、行車、旋轉臺、電梯結構等等可供選擇。用戶可以根據實際設備對應的結構來選擇。為了簡單起見，本文以水平滾珠絲杠為例。

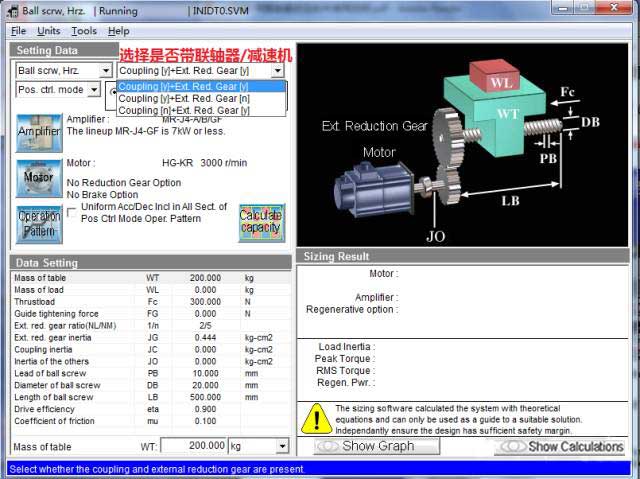

2.聯軸器/減速機選擇
選擇是否帶有聯軸器、減速機。
3.伺服系列選擇

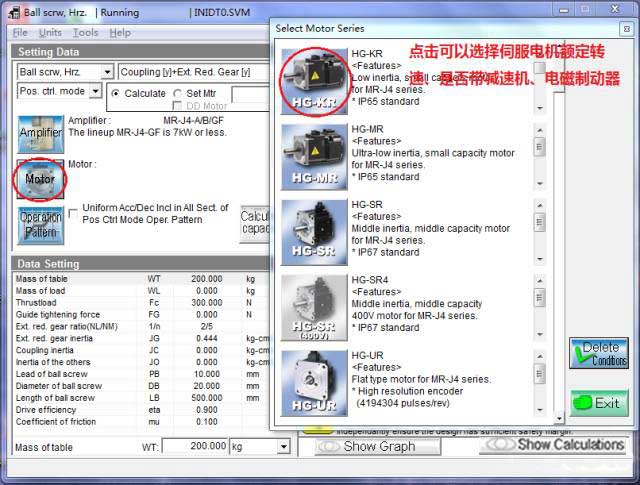

4.三菱伺服電機系列選擇
5.運行曲線設置
運行曲線描述了三菱伺服電機在執行定位指令時，需要以多大的加減速時間，多大的速度、走多少的距離。
6.機械參數設置

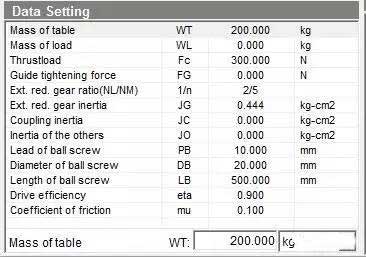

由于都是英文，可能不好理解，故整理了下表供大家參考。
|
工作臺重量 |
Mass of table |
WT |
|
負荷重量 |
Mass of load |
WL |
|
負荷反抗力 |
Thrustload |
Fc |
|
工作臺引導面的夾緊力 |
Guide tightening force |
FG |
|
減速比 |
Ext. red. gear ratio(NL/NM) |
1/n |
|
減速機慣性矩 |
Ext. red. gear inertia |
JG |
|
聯軸器慣性矩 |
Coupling inertia |
JC |
|
其他輸出軸換算慣性矩 |
Inertia of others |
JO |
|
滾珠絲杠導程 |
Lead of ball screw |
PB |
|
滾珠絲杠直徑 |
Diameter of ball screw |
DB |
|
滾珠絲杠長度 |
Length of ball screw |
LB |
|
驅動部分效率 |
Drive efficiency |
η(eta) |
|
摩擦系數 |
Coefficient of friction |
μ(mu) |

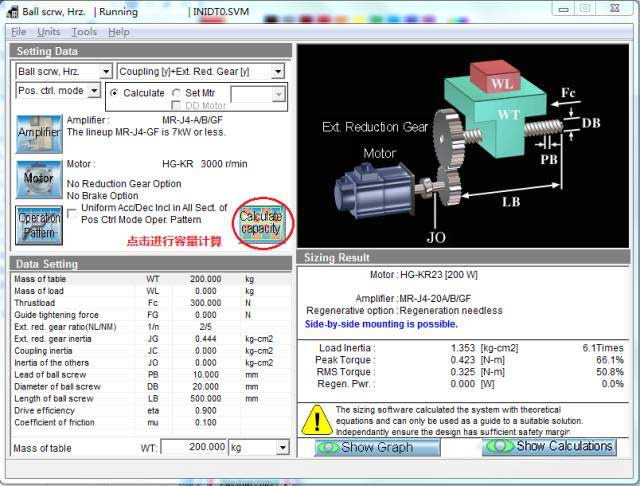

完成以上設置之后，點擊容量計算

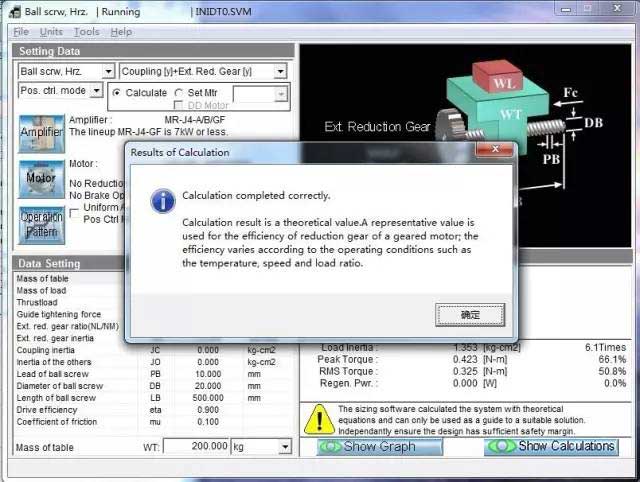

計算完成時會彈出以下窗口。
將在右下角顯示選型結果，并可以選擇顯示計算過程。
若計算出錯，或者所選伺服放大器/電機無法匹配，會出現以下畫面，在選型結果處顯示相關信息，不符合要求的參數紅字表示。
以上便是三菱伺服選型軟件MOTSZ111E的使用說明，更多三菱伺服技術資訊，盡在深圳海藍機電官網！
