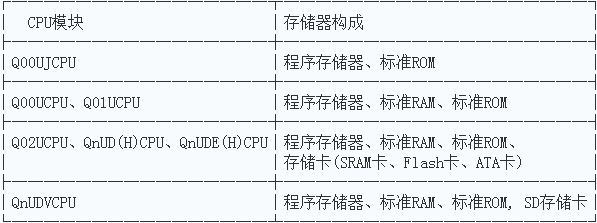

當前位置：三菱PLC > 技術服務 > 技術分享三菱PLC Q系列CPU模塊存儲器的構成
1、程序存儲器
是存儲CPU模塊運算時必要的程序及參數的存儲器。
1)、程序運算
在下述時機將程序存儲器的內容傳送至程序高速緩沖存儲器(進行程序運算的存儲器)中并執行。
·電源 ON 時的初始化處理
·復位時的初始化處理
2)、至程序存儲器的寫入
對程序存儲器進行寫入時，其內容一旦被寫入到程序高速緩沖存儲器中，將自動被傳送至程序存儲器中。
3)、至程序存儲器的傳送狀況確認
通過下述方法可以確認至程序存儲器的傳送狀況。
· 通過進程畫面進行確認的方法
· 通過特殊繼電器、特殊寄存器進行確認的方法
通過 SM681、SD681 可以確認至程序存儲器的傳送狀況。
4)、至程序存儲器的傳送狀態確認
通過SM165可以進行從程序高速緩沖存儲器至程序存儲器的傳送執行確認。
在Q02UCPU、Q03UDCPU、Q04UDHCPU、Q06UDHCPU中進行至程序存儲器的傳送狀態確認的情況下，應確認CPU模塊及編程工具的版本。
2、標準RAM
是用于存儲文件寄存器文件、局部軟元件文件、采樣跟蹤文件、模塊出錯履歷文件的存儲器。
在通用型高速類型 QCPU 中，通過安裝擴展 SRAM 卡盒，可以擴展標準RAM的容量。
3、標準ROM
是用于保存軟元件注釋及可編程控制器用戶數據等的存儲器。
4、存儲卡
用于對CPU模塊的存儲器進行擴展?？墒褂玫拇鎯?chǔ)卡如下所示。
·SRAM卡 ·Flash卡 ·ATA卡
1)、SRAM 卡
通過順控程序可以對SRAM卡中存儲的文件寄存器進行寫入/讀取。
SRAM卡用于下述情況。
·文件寄存器的點數多于標準RAM的容量的情況下
·使用采樣跟蹤的情況下
將SRAM 卡作為文件寄存器使用時，在順控程序中最多可進行 4086K 點的寫入/讀取。
2)、Flash 卡
該卡用于通過編程工具進行數據的寫入，通過順控程序進行讀取。(在順控程序中只能進行讀取)在不更改數據的情況下使用該卡。
最多可存儲2039K點的文件寄存器。
3)、ATA卡
該卡用于存儲可編程控制器用戶數據(通用數據)。在順控程序中使用文件訪問指令(SP.FWRITE指令等)，
以CSV格式/2進制格式訪問ATA卡的可編程控制器用戶數據。
5、SD存儲卡
可以存儲程序及參數。執行SD存儲卡中存儲的程序時，通過引導運行進行。此外，使用數據記錄功能時，必須使用SD存儲卡。
