一、三菱PLC485通訊的N:N網絡功能概要

N:N網絡功能，是指在最多8臺FX可編程控制器之間，通過RS-485通信連接，進行軟元件的功能。

1）根據要連接的點數，有三種模式可以選擇。（FX1s、FXon可編程控制器除外）

2）數據的鏈接是在最多8臺FX可編程控制器之間自動更新。

3）總延長距離最大可達500M。（僅限于全部由485ADP構成的情況）

二、客戶發生的故障案例

客戶使用的是FX3G-485BD，N:N模式鏈接，一臺機器一個主站兩個從站，共使用3個485模塊。

客戶將機器運送到終端客戶的現場后，開機上電燒掉了所使用的所有485通訊模塊，重新更換后才使用正常。

三、 原因分析

主要原因是由于新開機后的瞬態過電壓和靜電造成，產生瞬態過電壓和靜電的原因很多也較復雜，如由于使用其它設備混合供電可能導致地電位變化，從而造成共模電壓超出允許范圍。

當帶電插拔未隔離的連接電纜時，由于兩端電位不相等電路中又存在諸多電感、電容之類的器件，插拔瞬間必然產生瞬態過電壓或過電流。

連接在RS485總線上的其它設備產生的瞬態過電壓或過電流同樣會流入到PLC，總線上連接的設備站點數越多，產生瞬態過電壓的因素也越多。

四、解決方案

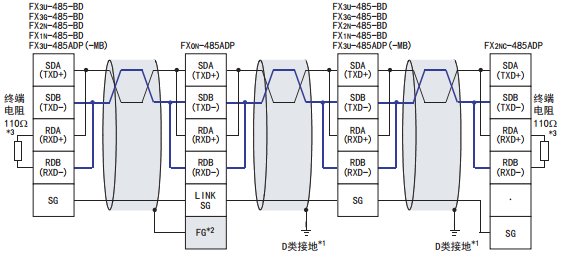

（以上是485通信模塊進行N:N鏈接的接線圖）

1、由于使用其它設備混合供電可能導致地電位變化，從而造成共模電壓超出允許范圍。所以要求將各個RS485接口的信號地用一條低阻值導線連接在一起以保證各節點的地電位相等，消除地線環流！

2、用隔離的PC/PPI電纜，盡量不用廉價的非隔離電纜（特別是在工業現場）。而且隔離電纜的隔離層要使用D類接地。

3、可以在485總線中使用485隔離器，將485信號及電源完全隔離，這樣各RS485節點之間就無“電”的聯系，也無地線環流產生，即使某個節點損壞也不會連帶其它節點損壞。

4、采用響應速度更快、承受瞬態功率更大的新型浪涌吸收器，以便承受過大的瞬態功率和瞬間的大電流沖擊。
