    三菱FX5U PLC內置模擬量輸入為電流怎么設置？


    點擊：26806 日期：2018-09-29  選擇字號：小 中 大








    三菱FX5UCPU模塊內置模擬量輸入為電壓輸入(DC0~10V)，




	通過此方法就可以轉換為模擬量電流輸入(DC4~20m)。

    [在電流輸入(DC4~20mA)中使用的方法]

      FX5U CPU模塊只支持電壓輸入，但在V□+，V-端子間連接250Ω電阻(精密電阻0.5%)后，可以作為電流輸入使用。




	1、接線實例








		三菱FX5UCPU模塊內置模擬量


  V□+,CH□的□中為CH編號。

  *1 也可并聯500Ω電阻。請考慮最大輸入電流后選擇合適的電阻。

  *2 不使用的通道請將“V□+”端子和“V-”端子短路。

2、規格

   模擬量輸入：DC4~20mA

   數字輸出值：400~2000 *1

   分辨率：10μA

   絕對最大輸入：-2mA，+60mA

   可利用比例縮放功能進行變更。

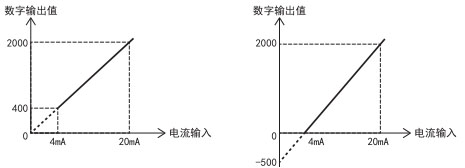

3、比例縮放功能使用例

  默認值特性(上限值4000,下限值0)   利用比例縮放功能轉換的特性(上限值4500,下限值-500)



		  三菱PLC比例縮放功能使用例
