當前位置：三菱PLC > 技術服務 > 技術分享三菱PLC QD77MS同步控制之龍門結構教學（附帶視頻演示）
最近有很多客戶咨詢QD77MS同步控制的問題，其中很多場合是用到簡單同步控制的，比如龍門結構，左右兩軸同步升降。
這種結構僅僅需要兩軸同時運行并保持位置一致性即可，沒有使用電子凸輪曲線。
在此將方案分享一下，大家如果有同步控制的CASE，可以一起探討一下最佳方案。

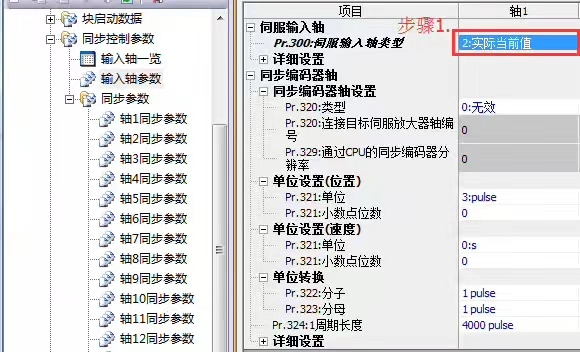

步驟一：輸入軸參數，設置<軸1實際當前值>為軸2的位置參考值。

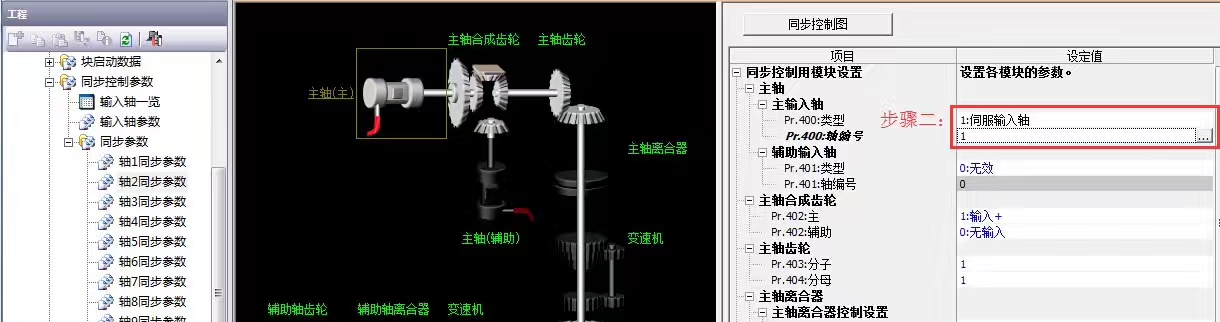

步驟二：軸2同步參數，設置軸2主輸入軸為<軸1伺服輸入軸>

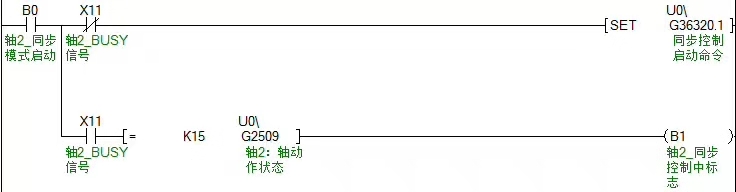

步驟三：啟動軸2進入同步控制模式，將標志位B1取出，就可以通過啟動主軸1進行兩軸同步運行了。
方案一：設定一個虛擬軸為兩個實軸的主軸，通過控制虛軸的運行來控制兩個實軸的同步運行。
方案二：采用主從軸結構，設軸1為主軸，軸2為從動軸進入同步模式，只需控制主軸運行，從動軸自動跟隨。該方法簡單高效。希望對大家有所幫助！

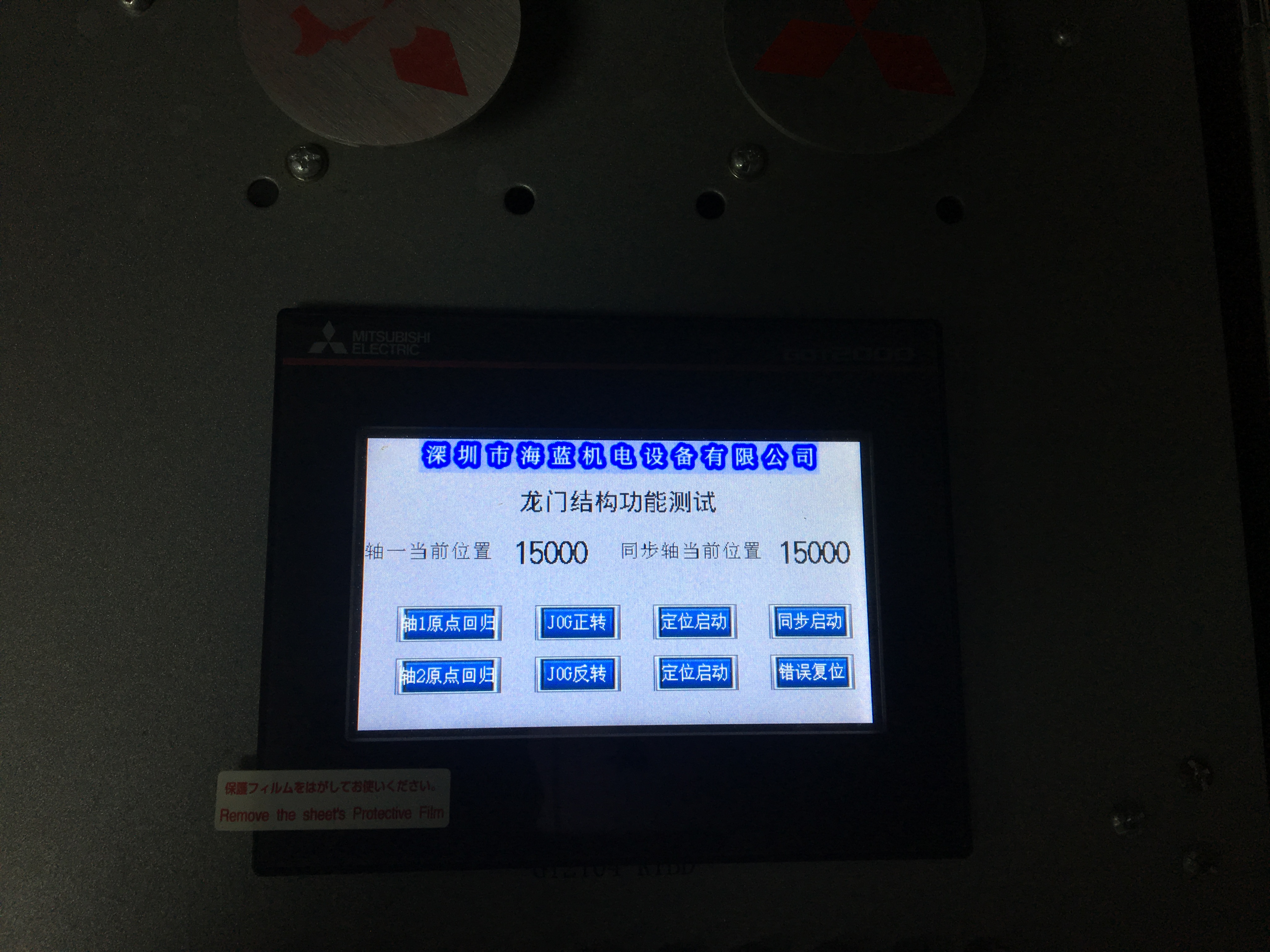

另外點擊紅色字體鏈接附帶龍門結構視頻演示！ 本文出自于海藍機電，請尊重原創，裝載請注明出處！
