    三菱PLC AC電源40入40出繼電器FX3U-80MR/ES-A提供技術支持


    點擊：10396 日期：2018-10-25  選擇字號：小 中 大












	FX3U-80MR/ES-A 三菱PLC主機FX3U-80MR





	FX3U編程手冊，F(xiàn)X3U-80MR價格 ,FX3U-80MR/ES-A外部連接，F(xiàn)X3U-80MR/ES-A使用手冊





	FX3U-80MR/ES-A參數說明：AC電源/DC24V(漏型/源型)輸入40點，40點繼電器輸出





	FX3U-80MR/ES-A

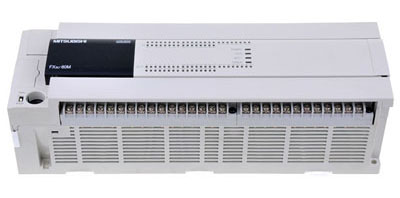

	FX3U-80MR/ES-A圖片





	三菱PLC AC電源40入40出繼電器FX3U-80MR/ES-A產品規格





	 [輸入規格]





	  . 輸入點數： 40點





	  . 輸入連接形狀：可拆卸式端子排(M3螺栓)





	  . 輸入方式：漏型/源型





	  . 輸入信號電壓：DC24V±10%





	  . 輸入阻抗：3.9k?(X000~X005),3.3k?(X006,X007)





	  . 輸入信號電流：6mA/DC24V(X000~X005),7mA/DC24V(X006,X007)





	  . 輸入靈敏度電流：3.5mA埲忋(X000~X005),4.5mA埲忋(X006,X007)





	  . OFF輸入靈敏度電流：1.5mA以下





	  . 輸入響應時間：約10ms





	  . 輸入信號形式





	    漏型輸入時：無電壓觸點輸入，NPN開路集電極晶體管





	    源型輸入時：無電壓觸點輸入，PNP開路集電極晶體管





	  . 輸入電路絕緣：光耦合器絕緣





	  . 輸入動作表示：光耦合器驅動時LED亮燈

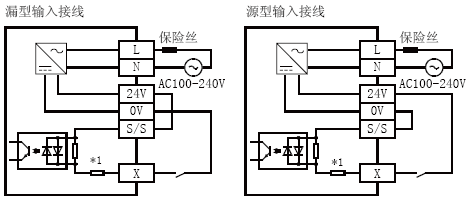

	  . FX3U-80MR/ES-A輸入連接圖





	    FX3U-80MR/ES-A輸入連接圖













	 [繼電器輸出規格]





	  . 輸出點數： 40點





	  . 輸出連接形狀：可拆卸式端子排(M3螺栓)





	  . 輸出形式：繼電器





	  . 外部電源：DC30V以下，AC240V以下(與CE、UL、cUL標準不對應時為AC250V以下)





	  . 最大電阻負載：2A/1點





	    每個共集電極電阻負載的合計負載電流請不要超過以下的值：





	    ----輸出1點共集電極：2A





	    ----輸出4點共集電極：8A





	    ----輸出8點共集電極：8A





	  . 最大感應負載：80VA





	  . 最小負載：DC5V 2mA





	  . 響應時間：OFF->ON 、ON->OFF 約10ms





	  . 電路絕緣：機械絕緣





	  . 動作顯示：繼電器線圈通電時LED亮燈





	  . FX3U-80MR/ES-A輸出連接圖





	    FX3U-80MR/ES-A輸出連接圖













	 [電源規格]





	 . 電源電壓：AC100~240V





	 . 電壓允許范圍：AC85~264V





	 . 定格頻率：50/60Hz





	 . 瞬間斷電范圍：在10ms以內發生瞬間停電時，將不會影響本體運行。





	 . 電源保險絲:AC250V 3.15A





	 . 沖擊電流：最大30A(5ms以下/AC100V)、最大65A(5ms以下/AC200V)





	 . 電量消耗：50W





	 . DC24V供給電源：600mA以下





	 . DC5V內置電源：500mA以下
