    三菱WS安全控制器輸入輸出模塊WS0-XTIO84202|提供技術支持


    點擊：11359 日期：2018-11-26  選擇字號：小 中 大








		WS0-XTIO84202 三菱WS安全控制器IO混合模塊，簡稱WS0-XTIO





		WS0-XTIO84202價格(面價)5910，WS0-XTIO84202用戶手冊,WS0-XTIO84202外部連接。





		WS0-XTIO84202參數說明：安全輸入8點(單一輸入)/4點(輸入輸出時)，安全輸出4點(單一輸入)/2點(輸入輸出時)，彈簧夾接線端子，快速關閉功能

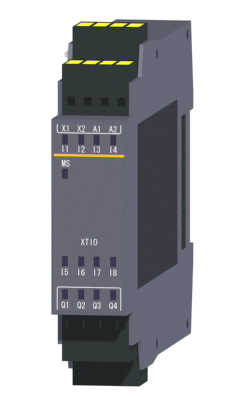

		WS0-XTIO84202圖片





		三菱WS安全控制器輸入輸出模塊WS0-XTIO84202產品規格：





		 [SIL] SIL3(IEC 61508)





		 [安全類型] 第4類(EN/ISO 13849-1)





		 [PFHd]





		  . 雙通道輸出：2.5×10的-9次方





		  . 對所有輸出的有效測試脈沖的單一信道輸出：6×10的-9次方





		 [TM(任務時間)] 20年(EN/ISO 13849)





		 [保護等級] 端子IP20(IEC 60529),盒子IP40(IEC 60529)





		 [電磁兼容性(EMC)] A級(IEC 61000-6-2,EN 55011)





		 [X1、X2電流不包括總線(FLEXBUS+)供電] 最大2.8W





		 [數據接口] FLEXBUS+





		 [外部配線方式] 兩級彈簧夾端子





		 [外形尺寸H*W*D] 106.5*22.5*120.8mm





		 [重量] 180g





		 [電源部(A1,A2)]





		  . 供給電壓：DC24V(DC16.8~30V)





		  . 電源電壓方式：PELV或SELV





		  . 消耗電力：最大96W，輸出取決于Q1~Q4的負載





		  . 上升時間：最大18s





		  . 短路保護：4A gG





		 [輸入回路(I1~I8)]





		  . 輸入點數：8點





		  . 輸入電壓ON：DC13~30V





		  . 輸入電壓OFF：DC-5~+5V





		  . 輸入電流ON：2.4~3.8mA





		  . 輸入電流OFF：-2.5~2.1mA





		  . 接地切斷時的輸入逆電流：最大20mA,對電源的有效反電流抵抗1.5kΩ





		  . 開關電流(使用機械接點時)：14.4mA(5V),3mA(24V)





		  . 輸入電容：最大10nF





		  . 二重化不一致的時間：4ms~30s 可設置





		 [測試脈沖輸出(X1，X2)]





		  . 輸出點數：2點





		  . 輸出方式：PNP半導體，短路保護，短路監視器





		  . 輸出ON電壓：DC16~30V





		  . 輸出OFF電阻：22Ω±10%，約10mA的電流限制





		  . 輸出電流





		    測試脈沖輸出(X1或X2)時最高120mA





		    每個單元最多可以串聯和測試多達8個級聯傳感器，最高可達30mA。





		    安全控制器的總電流限制為最大1.28 A.





		  . 測試脈沖頻率：1~25Hz可設定





		  . 測試脈沖寬度：1~100ms可設定





		  . 負載容量





		    測試間隙≥4ms的情況：1μF





		    測試間隙1ms的情況：0.51μF





		  . 電纜電阻：最大100Ω





		 [安全輸出Q1~Q4]





		  . 輸出點數：4點





		  . 輸出方式：PNP半導體，短路保護，短路監視器





		  . 輸出ON電壓：DC16~30V





		  . 漏電流OFF：通常動作時最大0.1mA,A2端子配線斷線時最大1.6mA





		  . 輸出電流：最大2A





		  . 合計電流：TA≦45℃最大4A，TA≦55℃最大3.2A，UL/CSA應用時最大3.2A





		  . 測試脈沖頻率：最大5Hz





		  . 測試脈沖寬度：＜650μs





		  . 負載容量：≦0.5μF





		  . 電纜電阻：最大5Ω
