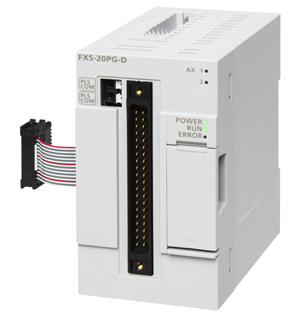

    三菱PLC定位模塊FX5-20PG-D價格低 2軸差動驅動器型 支持技術！


    點擊：13775 日期：2018-11-30  選擇字號：小 中 大














FX5-20PG-D參數說明：脈沖輸出2軸(差動驅動型)，CPU模塊上最多可連接16臺。













	三菱PLC定位模塊F



三菱PLC定位模塊2軸差動驅動型FX5-20PG-D產品規格說明

 ■ 性能規格

 [控制軸數] 2軸

 [脈沖輸出形式] 差動驅動

 [插補功能] 2軸直線插補、2軸圓弧插補

 [控制方式] PTP(Point To Point)控制、軌跡控制(直線、圓弧均可設置)、

            速度控制、速度·位置切換控制、位置·速度切換控制

 [控制單位] mm、inch、degree、pulse

 [定位數據] 600數據/軸

 [伺服間的最大連接距離] 10m

 [閃存寫入次數] 最大10萬次

 [輸入輸出占用點數] 8點

 [對應CPU模塊] FX5U/FX5UC CPU模塊：Ver.1.050,FX5UC系統時必須使用FX5-CNV-IF或FX5-C1PS-5V。

 [對應工程工具] GX Works3：Ver.1.035M~

 [外形尺寸] 90*50*83mm

 [重量] 0.2kg



 ■ 輸入規格

 .驅動器模塊就緒(READY)、停止信號(STOP)、上限限位信號(FLS)、下限限位信號(RLS)

 [信號電壓] DC24V

 [輸入電流] 5mA

 [ON電流] 3.5mA以上

 [OFF電流] 1.7mA以下

 [信號形式]

   無電壓觸點輸入

   漏型：NPN集電極開路型晶體管

   源型：PNP集電極開路型晶體管

 [響應時間] 4ms以下

 [回路絕緣] 光耦絕緣

 [動作顯示] 無(通過緩沖存儲器可以確認)



 .零點信號(PG05/PG024)

 [信號電壓] PG05 DC5V,PG024 DC24V

 [輸入電流] 5mA

 [ON電流] PG05 2mA以上,PG024 3mA以上

 [OFF電流] PG05 0.5mA以下,PG024 0.2mA以下

 [信號形式] NPN集電極開路型晶體管

 [響應時間] lms以下

 [回路絕緣] 光藕絕緣

 [動作顯示] 無(通過緩沖存儲器可以確認)



 .手動脈沖器A相(PULSER A)/手動脈沖器B相(PULSER B)

 [信號電壓] DC5V

 [輸入電流] 14mA

 [ON電流] 2mA以上

 [OFF電流] 0.2mA以下

 [信號形式] NPN集電極開路型晶體管

 [響應時間] lms以下

 [回路絕緣] 光藕絕緣

 [動作顯示] 無(通過緩沖存儲器可以確認)



 .近點DOG信號(DOG)

 [信號電壓] DC24V

 [輸入電流] 5mA

 [ON電流] 3.5mA以上

 [OFF電流] 1.7mA以下

 [信號形式] NPN、PNP

 [響應時間] lms以下

 [回路絕緣] 光藕絕緣

 [動作顯示] 無(通過緩沖存儲器可以確認)



 .外部指令信號(CHG)

 [信號電壓] DC24V

 [輸入電流] 5mA

 [ON電流] 2.7mA以上

 [OFF電流] 0.8mA以下

 [信號形式] NPN集電極開路型晶體管

 [響應時間] 20μs

 [回路絕緣] 光藕絕緣

 [動作顯示] 無(通過緩沖存儲器可以確認)



 ■ 輸出規格

 . 偏差計數器清除(CLEAR)

 [脈沖輸出形式] 晶體管

 [信號輸出時間] 1~65535ms

 [額定負載電壓] DC5~24V

 [最大負載電流] 100mA

 [輸出ON電壓] 1.5V以下

 [動作顯示] 無(通過緩沖存儲器可以確認)



 ■ 電源規格

 [外部電源]

  . 電源電壓：DC24V +20%，-15%

  . 允許瞬間停電時間：5ms以下的瞬時停電時會繼續運行

  . 消耗電流：165mA
