三菱伺服電機HG-SN52J-S100,三菱原裝正品，現貨充足，歡迎訂購。

三菱伺服電機HG-SN52J-S100 參數：

HG-SN52J-S100、HG-SN52BJ-S100、HG-SN52BJK-S100、HG-SN52JK-S100的區別，"B" 表示帶制動控制器，"K" 表示開鍵槽,其它規格一樣。配套伺服驅動器有MR-JE-70A、MR-JE-70B、MR-JE-70C。HG-SN52J-S100用戶手冊,HG-SN52J-S100 CAD尺寸圖

HG-SN52J-S100價格(面價)5690、HG-SN52BJ-S100價格(面價)9530。

HG-SN52J-S100參數說明：三菱經濟型0.5Kw伺服電機、2000r/min

三菱伺服電機HG-SN52J-S100性能參數說明

 [連續特性(注1)] 額定輸出0.5kW、額定轉矩 2.39 N·m

 [最大轉矩] 7.16 N·m

 [額定轉速(注1)] 2000 r/min

 [最大轉速] 3000 r/min

 [瞬時允許轉速] 3450 r/min

 [連續額定轉矩時的功率比]

  . HG-SN52J-S100 ：7.85kW/s

  . HG-SN52BJ-S100：6.01kW/s

 [額定電流] 2.9A

 [最大電流] 9.0A

 [慣量J]

  . HG-SN52J-S100 ：7.26 [* 10的4次方kg·m平方]

  . HG-SN52BJ-S100：9.48 [* 10的4次方kg·m平方]

 [推薦負載慣量比(注2)] 15倍以下

 [速度·位置檢測器] 增量17位編碼器(伺服電機每轉的分辨率: 131072pulses/rev)

 [油封] 有

 [耐熱等級] 130(B)

 [結構] 全閉環自冷(防護等級：IP65(注3))

 [環境條件(注4)]

   環境溫度：運行時0°C~40°C(無凍結)、保管時-15°C~70°C(無凍結)

   環境濕度：運行時80 %RH以下(無凝露)、保管時90 %RH以下(無凝露)

   周圍環境：室內(無陽光直射)，無腐蝕性氣體·可燃性氣體·油霧·塵埃等

   海拔：海拔1000m以下

   耐振動(注5)：X、Y: 24.5m/s平方

 [振動等級(注6)] V10

 [軸的允許負載(注7)] L 55mm、徑向 980N、軸向 490N

 [重量]

  . HG-SN52J-S100 ：4.8kg

  . HG-SN52BJ-S100：6.7kg

注：

1. 電源電壓下降時，無法保證輸出及額定轉速。

2. 負載慣量比超出記載值時，請咨詢營業窗口。

3. 軸貫通部除外。IP表示對人體、固體異物及水的浸入的防護等級。

4. 經常處在油霧環境或會淋到油水的環境下，有時不能使用標準規格的伺服電機，請咨詢營業窗口。

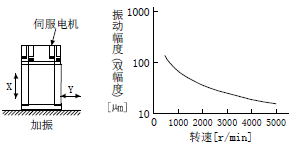

5. 振動方向如下圖所示。數值為表示最大值部分(通常反負載側托架)的值。伺服電機停止時，軸承容易出現微動磨損，因此請將振動控制在允許值的一半左右。

6. V10表示伺服電機單體的幅度在10μm以下。測定時的伺服電機安裝狀態及測定位置如下圖所示。

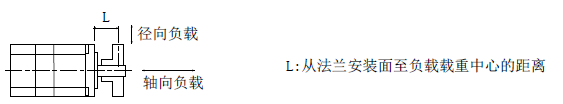

7. 軸的允許負載如下圖所示。請勿使軸承受超出表中值的負載。該值為各自單獨作用時的值。

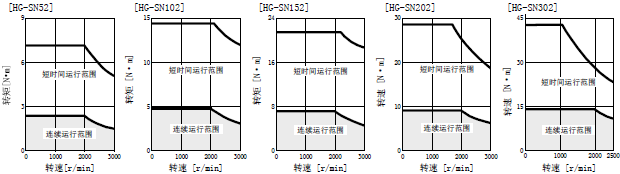

[轉矩特性]

  伺服放大器的電源輸入為三相AC200V或單相AC230V時的轉矩特性如粗線所示。
