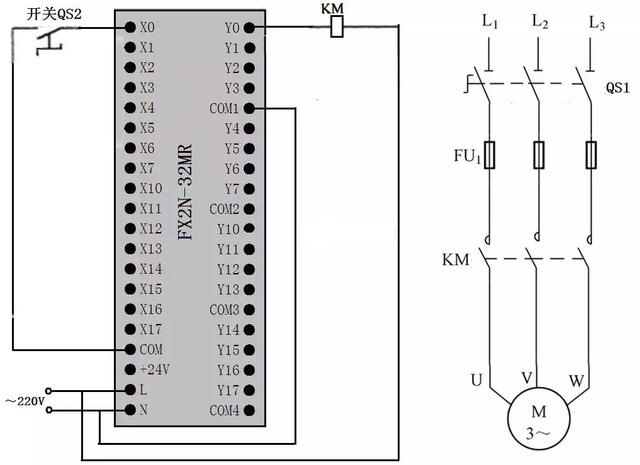

三菱PLC知識分享：PLC知識;定時器與計數器組合延長定時控制的PLC線路與梯形圖。詳見下文說明。

PLC線路與梯形圖說明如下：

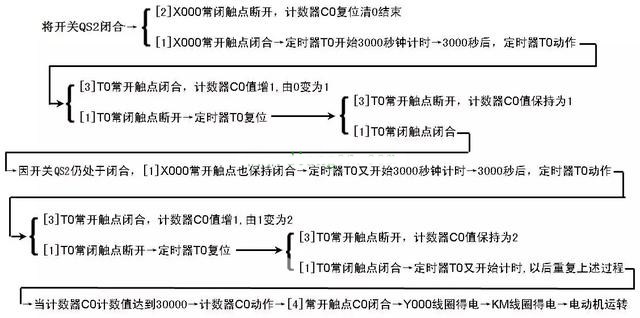

圖中的定時器T0定時單位為0.1s（100ms），它與計數器C0組合使用后，其定時時間T＝30000×0.1秒×30000＝90000000秒＝25000小時。若需重新定時，可將開關QS2斷開，讓[2]X000常閉觸點閉合，讓“RST C0”指令執行，對計數器C0進行復位，然后再閉合QS2，則會重新開始250000小時定時。

PLC知識：定時器與計數器組合延長定時控制的PLC線路與梯形圖內容到此完畢。
