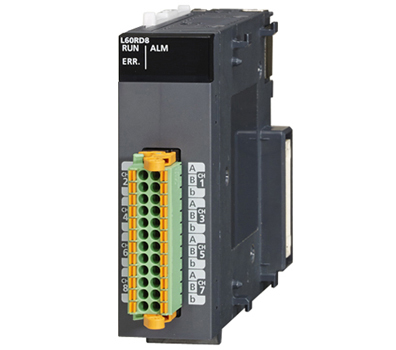

三菱L系列L60RD8-CM 8通道測溫電阻輸入模塊參數說明：

8通道，測溫電阻(Pt100，JPt100，Pt1000，Pt50，Pt10，Ni100，Ni120，Ni500，Cu100，Cu50)輸入模塊，轉換速度40ms/通道，24點彈簧夾接線端子。

三菱L系列8通道測溫電阻輸入模塊L60RD8-CM產品規格說明

 [通道數] 8通道
 [輸出]
  . 溫度轉換值：-3280~15620
  . 定標值：-32768~32767
 [可用RTD] Pt100,JPt100,Ni100,Pt50

 [測量溫度范圍]
  . Pt100：攝氏 -20~120℃，-200~850℃, 華氏 -4~248℉，-328~1562℉
  . JPt100：攝氏 -20~120℃，-200~600℃， 華氏 -4~248℉，-328~1112℉
  . Pt1000：攝氏 -200~850℃， 華氏 -328~1562℉
  . Pt50：攝氏 -200~650℃， 華氏 -328~1202℉
  . Ni100：攝氏 -60~250℃， 華氏 -76~482℉
  . Ni120：攝氏 -60~250℃， 華氏 -76~482℉
  . Ni500：攝氏 -60~250℃， 華氏 -76~482℉
  . Cu100：攝氏 -180~200℃， 華氏 -292~392℉
  . Cu50：攝氏 -180~200℃， 華氏 -292~392℉

 [溫度檢測輸出電流]
  . 1mA：Pt100，JPt100，Pt50，Ni100，Ni120，Cu100，Cu50
  . 100μA：Pt1000，Ni500
 [解析度] 0.1℃

 [轉換精度]
  . Pt100
    -200~850℃：指示溫度*±0.3%或±0.8℃較大者(周圍溫度25±5℃),指示溫度*±0.8%或±2.7℃較大者(周圍溫度0~55℃)
    -20~120℃：±0.6℃(周圍溫度25±5℃)，±2.0℃(周圍溫度：0~55℃)
    -4~248℉：±1.1℉(周圍溫度25±5℃)，±3.6℉（周圍溫度：0~55℃）
    -328~1562℉：指示溫度*±0.3%或±1.5℉較大者(周圍溫度25±5℃),指示溫度*±0.8%或±4.9℉較大者(周圍溫度0~55℃)

  . JPt100
    -20~120℃：±0.6℃(周圍溫度25±5℃)，±2.0℃(周圍溫度：0~55℃)
    -4~248℉：±1.1℉(周圍溫度25±5℃)，±3.6℉(周圍溫度：0~55℃)
    -200~600℃：指示溫度×±0.3%或±0.8℃較大者(周圍溫度25±5℃)
                 指示溫度×±0.8%或±2.7℃較大者(周圍溫度：0~55℃)
    -328~1112℉：指示溫度×±0.3%或±1.5℉較大者(周圍溫度25±5℃)
                 指示溫度×±0.8%或±4.9℉較大者(周圍溫度：0~55℃)

 . Pt100
    -200~850℃：指示溫度×±0.3%或±0.8℃較大者(周圍溫度25±5℃)
                指示溫度×±0.8%或±2.7℃較大者(周圍溫度：0~55℃)
    -328~1562℉：指示溫度×±0.3%或±1.5℉較大者(周圍溫度25±5℃)
                指示溫度×±0.8%或±4.9℉較大者(周圍溫度：0~55℃)

  . Pt50
    -200~650℃：指示溫度×±0.3%或±0.8℃較大者(周圍溫度25±5℃)
                 指示溫度×±0.8%或±4.1℃較大者(周圍溫度：0~55℃)
    -328~1202℉：指示溫度×±0.3%或±1.5℉較大者(周圍溫度25±5℃)
                  指示溫度×±0.8%或±7.4℉較大者(周圍溫度：0~55℃)

  . Ni100/Ni120/Ni500
    -60~250℃：±0.6℃(周圍溫度25±5℃)
                指示溫度×±0.8%或±1.4℃較大者(周圍溫度：0~55℃)
    -76~482℉：±1.1℉(周圍溫度25±5℃)
                指示溫度×±0.8%或±2.6℉較大者(周圍溫度：0~55℃)


 . Cu100/Cu50
    -180~200℃：±0.8℃(周圍溫度25±5℃)，±2.7℃(周圍溫度：0~55℃)
    -292~392℉：±1.5℉(周圍溫度25±5℃)，±4.9℉(周圍溫度：0~55℃)

 [轉換速度] 40ms/通道
 [斷線檢知] 有
 [外部配線] 24點彈簧夾接線端子
 [對于閃存的寫入的最大次數] 50000
 [占用I/O點數] 16點
 [DC5V消耗電流] 0.22A
 [外形尺寸H*W*D] 90*28.5*116.5mm
 [重量] 0.15KG
