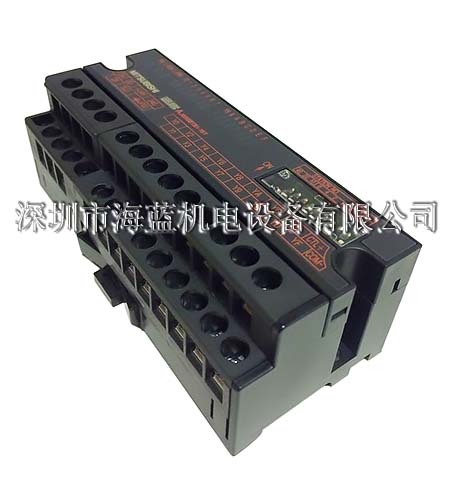

AJ65SBTB1-16T全新原裝進口三菱模塊|三菱plc編程基礎|三菱plc 恒壓供水|，深圳市海藍機電設備有限公司專業代理系列三菱自動化產品和三菱模塊配件，并提供專業的技術支持，服務熱線：400-8819-130、0755-88356415。

【三菱PLC cclink功能介紹】
CC-Link是Control&CommunicationLink(控制與通信鏈路系統)的簡稱，是三菱電機于1996年推出的開放式現場總線，其數據容量大，通信速度多級可選擇，而且它是一個復合的、開放的、適應性強的網絡系統，能夠適應于較高的管理層網絡到較低的傳感器層網絡的不同范圍。CC-Link是一個以設備層為主的網絡，一般情況下，CC-Link整個一層網絡可由一個主站和六十四個從站組成。網絡中的主站由PLC擔當，從站可以是遠程I/O模塊、特殊功能模塊、帶有CPU和PLC本地站、人機界面、變頻器及各種測量儀表、閥門等現場儀表設備。且可實現從CC-Link到AS-I總線的聯接。CC-Link具有高速的數據傳輸速度，最達可達10Mbps。CC-Link的底層通信協議遵循RS485，一般情況下，CC-Link主要采用廣播一輪詢的方式進行通信，CC-Link也支持主站與本地站、智能設備站之間的瞬間通信。CC-Link。具有性能卓越、應用廣泛使用簡單節省成本等突出優點。



【產品介紹】

三菱FX系列、Q系列PLC均支持CCLINK通訊。

Q系列PLC的CCLINK模塊型號如下：

■ QJ61BT11N 主站/本地站

■ Q80BDE-J61BT11 計算機用的CC-Link板主站/本地站

■ Q80BDE-J61BT13 計算機用的CC-Link板本地站

FX系列PLC的CCLINK模塊型號如下：

■ FX2N-64CL-M CC LINK/LT主單元

■ FX2N-16CCL-M 計算機鏈接主模塊

■ FX2N-32CCL 計算機鏈接接口模塊

■ FX2N-16LNK-M 遠程IO主模塊

三菱CCLINK通訊中，需要用到CCLINK專用電纜，大家平常不仔細關注，對其相關特性不怎么了解。我司在長期銷售三菱產品過程中，經常遇到這樣那樣和三菱CCLINK相關的問題，為了給大家有個更清楚的認識，現在將產品功能詳述如下：

一、CCLINK電纜主要有5規格

1、CCNC-SB110H：對應Ver.1.10及Ver.2.00版本CCLIN系統，特性阻抗為110歐姆

2、CCNC-SB110SF-5：對應Ver.1.10及Ver.2.00版本CCLIN系統，特性阻抗為110歐姆，可動用電纜

3、CCNC-SB110H+PW：對應Ver.1.10及Ver.2.00版本CCLIN系統，特性阻抗為110歐姆，電源線內藏復合電纜

4、CCNC-SB：只對應Ver.1.00版本CCLINK系統，特性阻抗為100歐姆

5、CCNC-SBH：只對應Ver.1.00版本CCLINK系統，特性阻抗為130歐姆

備注：在新鋪設CCLINK時，推薦使用CCNC-SB110H型電纜

二、原裝CCLINK電纜需具備如下特點

1、線芯數為3芯

2、屏蔽層為錫紙屏蔽層+銅絲屏蔽層

3、有護套，一般為黃色，護套需為柔軟性、耐油、耐熱、耐燃性能良好的無鉛聚氯乙烯混合物

4、帶地線

5、具備UL認證、可以在海外使用(這點對國外的項目很重要)

三、使用時注意事項

1、不要混合使用不同規格的CCLINK電纜，因為其版本和特性阻值不一樣，不保證其通信正常

2、可動部的布線請使用可動部用電纜CCNC-SB110SF-5，請不要將固定部線用的標準電纜用于可動部，否則會造成電纜的性能下降或損傷

3、CCLINK電纜有其最小彎曲半徑，請在極限彎曲半徑內鋪設或固定，鋪設時極限為76mm，固定時極限為30mm

四、數字量輸出模塊﹕

1.繼電器﹕

   QY10    16點 DC24V/AC240V 2A/1點.8A/1個公共端 應答時間12ms 16點 1個公共端 18點端子臺

   QY18A    8點 DC24V/AC240V 2A/1點. 應答時間12ms  18點端子臺 全部獨立連接

2.晶閘管

   QY22  16點AC100-240V 0.6A/點 4.8A/公共點 應答時間1ms 16個公共端 18點端子臺 帶浪涌吸收器

3.晶體管（漏型）﹕

   QY40P   12/24VDC　0.1A/點，1.6A/公用，16點（16點/公用）輸出延遲；1ms,端子排，有短路保護功能

   QY41P   12/24VDC　0.1A/點，2A/公用，32點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能

   QY42P   12/24VDC　0.1A/點，2A/公用，64點（32點/公用）輸出延遲；1ms,端子排，有短路保護功能

   QY50    12/24VDC　0.5A/點，4A/公用，16點（16點/公用）輸出延遲；1ms,有保險絲，端子排

4.晶體管﹙獨立﹚

   QY68A　新 5-24VDC，2A/點，8A/模塊，8點，所有點獨立，漏/源，端子排，無保險絲

5.TTL-CMOS(漏型)﹕

   QY70　　新 5/12VDC，16mA/點，16點（16點/公用）輸出延遲；0.3ms無保險絲，端子排

   QY71　　新 5/12VDC，16mA/點，32點（32點/公用）輸出延遲；0.3ms無保險絲，連接器

6.晶體管（源）﹕

   QY80    12/24VDC，0.5A/點,4A/公用，16點（16點/公用）輸出延遲；1ms，無保險絲，端子排

   QY81P   12/24VDC，0.1A/點,2A/公用，32點（32點/公用）輸出延遲；1ms，連接器，有短路保護功能

五、I/O組合模塊 輸入/輸出模塊 ﹙DC輸入/晶體管輸出﹚

   QH42P     24VDC共陽極輸入，32點，響應時間：1/5/10/20/70ms，12/24VDC,0.1A漏型，輸出：32點，連接器，有短路保護功能

   QX48Y57   24VDC共陽極輸入，8點，12/24VDC,0.5A漏型，輸出：7點，有保險絲，端子排

六、中斷輸入模塊（注6）﹕  Q160  16點，DC24V 4mA 響應時間0.1/0.2/0.4/0.6/1ms 16點 1個公共端 18點端子臺

五.I/O模塊連接器

   A6CCON1    焊接32點連接器（用于QX41/42,QY41P/42P）

   A6CCON2    無焊點端子連接器，32-點連接器（用于QX41/42,QY41P/42P）

   A6CCON3    扁平電纜壓力－位移32點連接器（用于QX41/42,QY41P/42P）

   A6CCON4    焊接32點連接器 40針連接器

   A6CCON1E   焊接32點連接器（用于QX81,QY81P）

   A6CCON2E   壓折－接觸連接32-點連接器（用于QX81,QY81P）

   A6CCON3E   扁平電纜壓力－位移32點連接器（用于QX81,QY81P）

七、彈簧夾端子臺﹕ Q6TE-18S 用于16點I/O  0.3-1.5mm2

八、端子臺適配器﹕

   Q6TA32      用于32點I/O  0.5mm2

   Q6TA32-TOL   Q6TA32專用工具

九、接頭/端子臺轉換模塊

   A6TBX36-E  用于共負極輸入模塊(標準型)

   A6TBX54-E  用于共負極輸入模塊(2線性)

   A6TBX70    用于共正極輸入模塊(3線性)

   A6TBX70-E  用于共負極輸入模塊(3線性)

   A6TBY36-E  用于源型輸出模塊(標準型)

   A6TBY54-E  用于源型輸出模塊(2線性)

   A6TBXY36-E 用于共正極輸入模塊和漏型輸出模塊(標準型)

   A6TBXY54-E 用于共正極輸入模塊和漏型輸出模塊(2線性)

十、接頭/端子臺轉換模塊電纜

   AC05TB    用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長0.5m

   AC10TB    用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長1m

   AC20TB    用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長2m

   AC30TB    用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長3m

   AC50TB    用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長5m

   AC80TB    用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長8m

   AC100TB   用于A6TBXY36/A6TBXY54/A6TBX70E(共正極，漏型) 長10m

   AC05TB-E  用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長0.5m

   AC10TB-E  用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長1m

   AC20TB-E  用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長2m

   AC30TB-E  用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長3m

   AC50TB-E  用于A6TBX-E/A6TBY36-E/A6TBY54-E/A6TBX70-E(共負極，源型) 長5m

十一、繼電器端子模塊﹕  A6TE2-16SRN  用于40針接頭 DC24V 晶體管輸出模塊(漏型)

十二、繼電器端子模塊電纜﹕

   AC06TE   電纜長0.6m 用于A6TE2-16SRN

   AC10TE   電纜長1m   用于A6TE2-16SRN

   AC30TE   電纜長3m   用于A6TE2-16SRN

   AC50TE   電纜長5m   用于A6TE2-16SRN

   AC100TE  電纜長10m  用于A6TE2-16SRN
