FX3U-20SSC-H三菱2軸定位控制模塊，海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。

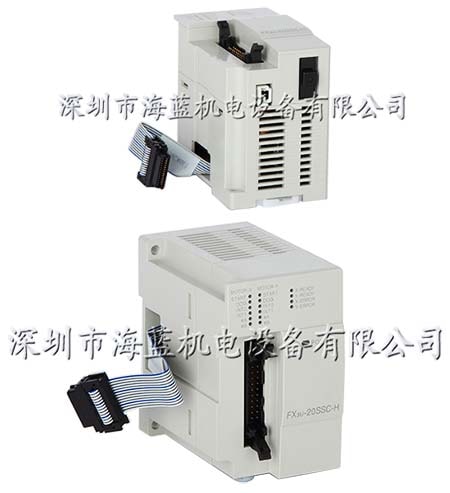

三菱plc定位控制模塊FX3U-20SSC-H簡介：

【控制軸數】：2軸

【I/O占用點數】：8點

【連接伺服】：MELSERVO MR-J4-B, MR-J3-BS, MR-J3-B, MR-J3-W最大可連接2 軸；標準電纜：站間最大20m　長距離電纜：站間最大50m

【伺服總線】：SSCNETⅢ

【運算周期】：1.77ms

【定位】

    方式：增量方式/絕對方式

    單位：PLS, μm, 10-4inch, mdeg

    單位倍率：1, 10, 100, 1000 倍

    定位范圍：-2,147,483,648～2,147,483,647 PLS

    速度指令：Hz, cm/min, 10deg/min, inch/min

    加減速處理：梯形加減速，近S形加減速1～5000ms插補時，僅限梯形加減速。

    啟動時間：1.6ms 以下

    插補功能：2 軸線性插補、2 軸圓孤插補

【電源】：DC24V　+20％　-15％　脈動(p-p)5% 以內

【消耗電量】：5W

【質量】：0.3kg

【外形尺寸（W x H x D） mm】：55 x 90 x 87

FX3U-20SSC-H說明
支持SSCNETⅢ，因此實現了高性價比、高速、高精度、強抗干擾性的定位控制。采用光纖從而
節省了接線，并能實時監控伺服信息，通過這些新增的便捷功能，可支持各種定位控制。在追求
高精度的控制中以及低速區域的穩定性方面發揮了良好的效果。通過SSCNETⅢ的高同步性高速
串行通訊，實現了高精度的2 軸控制。
插補功能：2 軸線性插補/2 軸圓弧插補
同時啟動功能：X 軸－Y 軸的同時啟動性能提高
通過軟件FX Configurator-FP，登錄伺服系統，實現各種調節。FX3U或FX3UC 上，最多可連接8臺。
連接FX3UC 時，需要FX2NC-CNV-IF 或FX3UC-1PS-5V。

【三菱plc FX系列功能介紹】
使用方便FX系列的體積雖小，卻具有很強的功能。

它內置高速計數器，有輸入輸出刷新、中斷、輸入濾波時間調整、恒定掃描時間等功能，有高速計數器的專用比較指令。使用脈沖列輸出功能，可直接控制步進電動機或伺服電動機。脈沖寬度調制功能可用于溫度控制或照明燈的調光控制。可設置8位數字密碼，以防止別人對用戶程序的誤改寫或盜用，保護設計者的知識產權。FX系列的基本單元和擴展單元一般采用插接式的接線端子排，更換單元方便快捷。FX1S和FX1N系列PLC使用EEPROM，不需要定期更換鋰電池，成為幾乎不需要維護的電子控制裝置;FX2N系列使用帶后備電池的RAM。若采用可選的存儲器擴充卡盒，FX2N的用戶存儲器容量可擴充到16K步，可選用RAM，EPROM和EEPROM儲存器卡盒。

FX1S和FX1N系列PLC有兩個內置的設置參數用的小電位器，FX2N和FX1N系列可選用有8點模擬設定功能的功能擴展板，可以用旋具來調節設定值。FX系列PLC可在線修改程序，通過調制解調器和電話線可實現遠程監視和編程，元件注釋可儲存在程序儲存器中。持續掃描功能可用于定義掃描周期，可調節8點輸入濾波器的時間常數，面板上的運行/停止開關易于操作。
