QD70P8三菱8軸脈沖輸出定位模塊海藍機電專業銷售三菱原裝PLC，三菱原裝PLC模塊，價格優惠，大量現貨！海藍機電為您提供專業三菱plc選型、三菱plc報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。

QD70P8定位模塊性能規格說明如下：

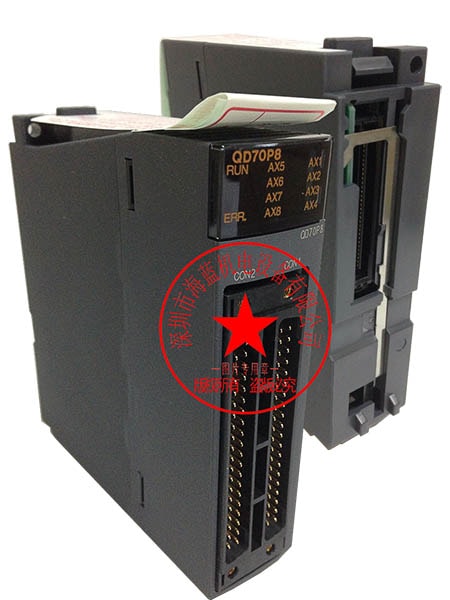

QD70P8是三菱Q系列脈沖串輸出型定位模塊

【QD70P8參數說明】：4軸,以脈沖為控制單位,定位數據為10個數據/軸,最大脈沖輸出200kpps,40-引腳連接器 集電極開路輸出
【輸出類型】：開路集電極輸出(脈沖串輸出)
【控制軸數】：8軸
【插補功能】：無
【控制方法】：PTP(點到點)控制、路徑控制(僅線性)、速度-位置切換控制
【控制單位】：脈沖
【定位數據】：10個數據/軸(可以使用GX Configurator-PT或順控程序設置)
【外圍設備/實用程序包】：GX Configurator-PT(選項)
【備份】：無
【QD70P8定位控制】
 1、定位控制方法
    · PTP(點到點)控制：增量系統/絕對系統
    · 路徑控制：增量系統
    · 速度-位置切換控制：增量系統/絕對系統
 2、定位范圍
    · 絕對系統：-2147483648~2147483647(脈沖)
    · 增量系統：-2147483648~2147483647(脈沖)
    · 速度-位置切換控制： 0~2147483647(脈沖)
 3、定位指令速度：0~200000(脈沖/秒)
 4、加減速處理：自動梯形加速/減速
 5、加減速時間：0~32767(ms)
【起動時間(位置控制)】
  · 單軸起動：0.1(ms)
  · 4軸同時起動：0.2(ms)
  · 8軸同時起動：0.4(ms)
【外部接線連接系統】：40-引腳連接器
【適用線徑】：0.3平方毫米(用于A6CON1、A6CON4)，AWG#24(用于A6CON2)
【外部設備的適用連接器】：A6CON1、A6CON2、A6CON4另外銷售
【最大輸出脈沖】：200kpps
【伺服裝置之間的最大連接距離】：2m
【內部電流消耗(5VDC)】：0.74A
【外部24V電流消耗(24VDC)】：0.12A
【閃存ROM寫次數】：最大100000次
【占用的I/O點數】：32點(I/O分配：智能功能模塊為32點)

輸出類型：開路集電極輸出(脈沖串輸出)
控制軸數：8軸
插補功能：無
【控制方法】：PTP(點到點)控制、路徑控制(僅線性)、速度-位置切換控制
【控制單位】：脈沖
【定位數據】：10個數據/軸(可以使用GX Configurator-PT或順控程序設置)
【外圍設備/實用程序包】：GX Configurator-PT(選項)
【備份】：無
【QD70P8定位控制】
 1、定位控制方法
    · PTP(點到點)控制：增量系統/絕對系統
    · 路徑控制：增量系統
    · 速度-位置切換控制：增量系統/絕對系統
 2、定位范圍
    · 絕對系統：-2147483648~2147483647(脈沖)
    · 增量系統：-2147483648~2147483647(脈沖)
    · 速度-位置切換控制： 0~2147483647(脈沖)
 3、定位指令速度：0~200000(脈沖/秒)
 4、加減速處理：自動梯形加速/減速
 5、加減速時間：0~32767(ms)
【起動時間(位置控制)】
  · 單軸起動：0.1(ms)
  · 4軸同時起動：0.2(ms)
  · 8軸同時起動：0.4(ms)
【外部接線連接系統】：40-引腳連接器
【適用線徑】：0.3平方毫米(用于A6CON1、A6CON4)，AWG#24(用于A6CON2)
【外部設備的適用連接器】：A6CON1、A6CON2、A6CON4另外銷售
【最大輸出脈沖】：200kpps
【伺服裝置之間的最大連接距離】：2m
【內部電流消耗(5VDC)】：0.74A
【外部24V電流消耗(24VDC)】：0.12A
【閃存ROM寫次數】：最大100000次
【占用的I/O點數】：32點(I/O分配：智能功能模塊為32點)

【QD70P8價格】：(面價)/17830
【QD70P8外形尺寸】：98(H)*27.4(W)*90(D)
【QD70P8重量為】：0.17kg
